インターポーザウェハ
貫通電極を有するインターポーザウェハを高精度・低コストで製造可能。

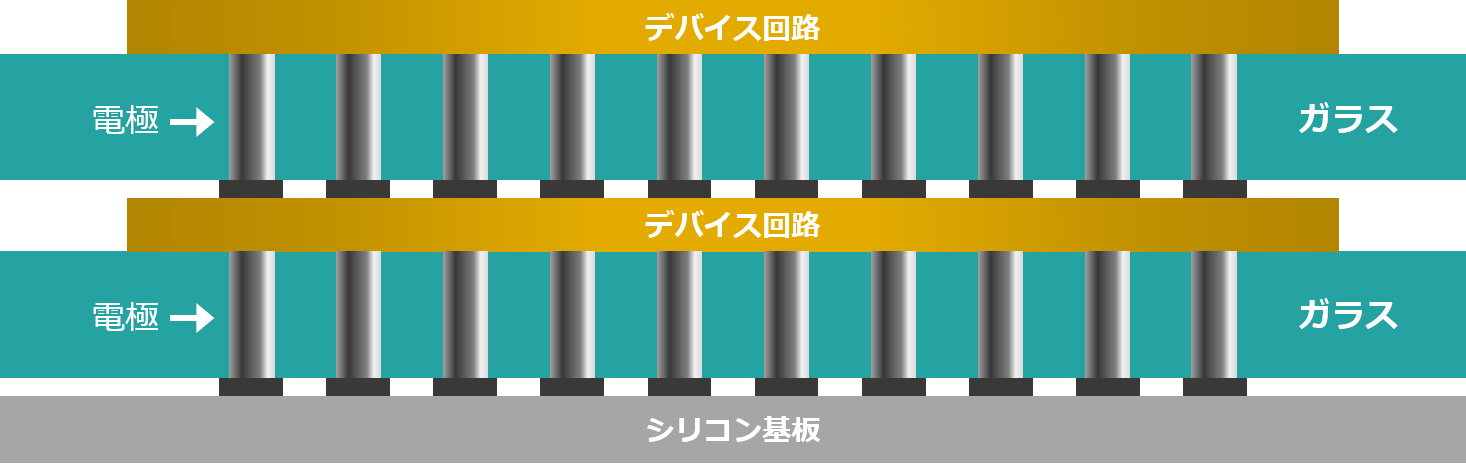

インターポーザウェハの使用用途例
導電可能な電極をガラスに配置し、積層構造による高密度半導体部品を作製可能
インターポーザウェハ形状スペック
お客様のご要望に応じて多種多様な製品形状を設計いたします。
:: 形状スペック ::
| A(電極径) | φ200μm~(±50μm) |
| B(電極ピッチ) | 350μm~(±50μm) |
| C(キャビティ径) | φ250μm~ |
| D(キャビティ深さ) | 350μm~ |
| E(キャビティテーパ) | 20°~ |
| 適用ガラス材質 | ホウケイ酸ガラス(BORO FLOAT33(テンパックス)), ソーダライムガラス |
| 適用電極材質 | コバール・42アロイ・タングステン |
SEMI規格に準拠した厳格な製品品質を保証します。
その他オプションからお客様のご要望にも幅広く対応します。
| スペック | 4inch | 5inch | 6inch | 8inch | 12inch |
| 直径 | 100±0.20mm | 125±0.20mm | 150±0.20mm | 100±0.20mm | 100±0.20mm |
| エッジ形状 | C0.1 (+0.1mm/-0.05mm) | ||||
| 厚み | ユーザー仕様に準ずる | ||||
| Total Thickness Variation(TTV) |
< 10μm | ||||
| 歪 | < 40μm | < 40μm | < 60μm | < 65μm | unspecified |
| 反り | < 40μm | < 40μm | < 60μm | < 75μm | < 100μm |
| 表面状態 | 光学研磨 | ||||
| ノッチ形状 | 可能 | ||||
| その他 | ウェハ外周へのオリエンテーションフラット形状 ウェハ表面へのレーザー刻印 |
||||
